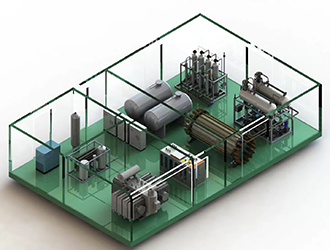

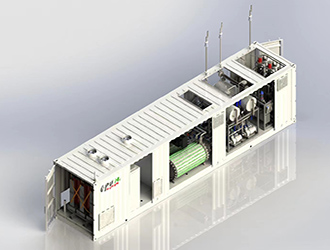

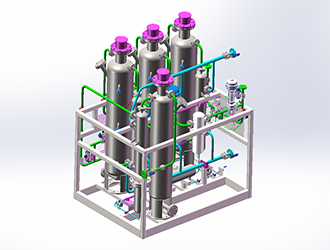

苏州希倍优氢能源科技有限公司生产的碱性水电解制氢系统由电解槽、分离框架、辅助设备、整流柜、控制柜等组成。 其中,电解槽为整个制氢系统的“心脏”,电解槽结构为压滤式,又称复极式或双极式,电解槽由多个单元小室规律的叠压成电解槽的槽体。电解小室主要由双极板,隔膜,阴阳极以及密封垫片组成。这种电解槽具有体积小、操作简单等优点,电解槽结构采用新型一体化双极板制作,能耗低,由公司自主设计、生产、组装,工作压力可以达1.6MPa。 分离框架则是整个系统的“大动脉”,气液分离、洗涤冷却、碱液过滤、管道阀门及仪器仪表全部在此集成。希倍优氢能制氢系统框架整体采用电泳涂装,具有较强的耐候性、耐蚀性能、边角防腐蚀性能。 控制柜则是整个制氢系统的“大脑”,是实现整个系统功能的指挥中心。控制部分主要由PLC完成,具有一键启停的功能,主要有对电解槽工作温度、工作压力、氢氧分离器液位、碱液流量的控制以及对电解槽工作温度、工作压力、碱液流量、分离器液位、氢氧产气量、氢氧纯度、直流电压、直流电流等的显示以及对制氢设备故障的报警与联锁。 设备整体特点: •电解槽流道优化改进,电解小室碱液配流更均匀; •新型的双极板结构使电极表面电位-电流分布更均匀,电子导体欧姆损耗更小直流能耗更低; •新型结构的气液分离器体积更加紧凑,分离效率更高; •新型的碱液冷却器,采用多管程布局,考虑压降的前提下使得结构很紧凑; •系统一键启停,数据采集、监控全自动化; •系统整体配置优化,宽范围可调。 |
